第2種電気工事士試験
平成19年度（配線図）
|

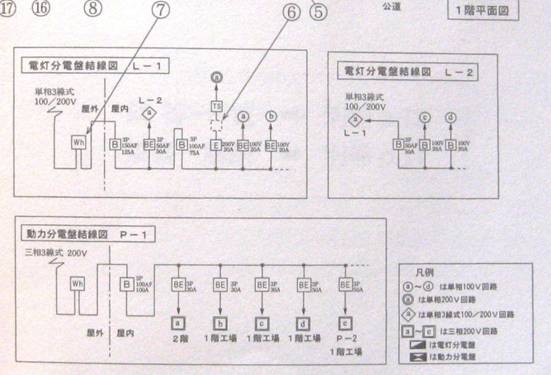

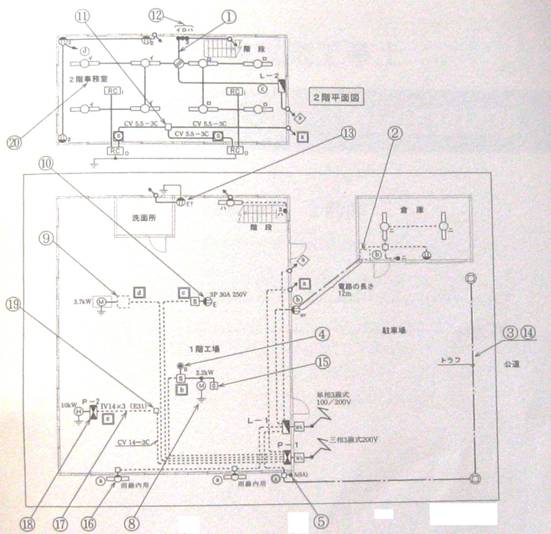

【注意】1.屋内配線の工事は、特記のある場合を除き電灯回路は600Vビニル絶縁ビ ニルシースケーブル平形（VVF）、動力回路は600V架橋ポリエチレン絶縁ビニルシースケーブル（CV）を用いたケーブル工事である。
2.屋内配線等の電線の本数、電線の太さ及び１階工場内の照明等の回路、そ の他、問いに直接関係のない部分等は省略又は簡略化してある。
3.漏電遮断器は、すべて定格感度30［mA］、漏電引きはがし動作時間が0.1 秒以内のものを使用している。
4.選択肢（答え）の写真にあるコンセントは、「一般形（JIS C0303：2000構内電気設備の配線用図記号）」を使用している。
問31 ①で示す部分の最少電線本数（心線数）は。
イ．3 ロ．4 ハ．5 ニ．6
問32 ②で示す部分の引込口開閉器の設値は。 ただし、この屋内電路を保護する過負荷保護付漏電遮断器の定格電流は20［A］ である。
イ．屋外の電路が地中配線であるから省略できない。
ロ．屋外の電路の長さが8［m］以上なので省略できない。
ハ．過負荷保護付漏電遮断器の定格電流が20［A］なので省略できない。
ニ．屋外の電路の長さが15［m］以下なので省略できる。
問33 ③で示す部分に使用できる電線は。
イ．引込用ビニル絶縁電線
ロ．架橋ポリエチレン絶縁ビニルシースケーブル
ハ．ゴム絶縁丸打コード
ニ．屋外用ビニル絶縁電線
問34 ④で示す図記号の器具の用途は。
イ．電磁開閉器を操作するための押しボタン
ロ．過負荷警報を知らせるためのブザー
ハ、通信用のターミナルジャツク
ニ．運転時に点灯する青色のパイロットランプ
問35 ⑤で示す図記号の器具の名称は。
イ．タイムスイッチ ロ．リモコンスイッチ
ハ．自動点滅器 ニ．熱線式自動スイッチ
問36 ⑥で示す部分に施設してはならない過電流遮断器は。
イ．２極にヒューズを取り付けたカバー付きナイフスイッチ
ロ．2極２素子の配線用遮断器
ハ．２極にヒューズを取り付けたカットアウトスイッチ
ニ．2極１素子の配線用遮断器
問37 ⑦で示す図記号の計器の使用目的は。
イ．電力を測定する。 ロ．力率を測定する。
ハ．負荷率を測定する。 ニ．電力量を測定する。
問38 ⑧で示す部分の接地工事の電線の最少太さと、接地抵抗の最大値との組み合 わせで、適切なものは。
イ．1.6［mm］100［Ω］ ロ．1.6［mm］500［Ω］
ハ．2.0［mm］100［Ω］ ニ．2.0［mm］500［Ω］
問39 ⑨で示す部分にモーターブレーカを取り付けたい。図記号は。

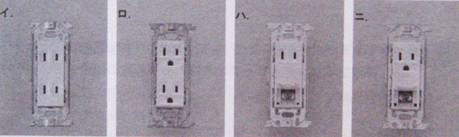

問40 ⑩で示す図記号の器具の名称は。
イ．漏電遮断機付きコンセント
ロ．接地極付接地端子付きコンセント
ハ．接地極付コンセント
ニ．接地端子付きコンセント

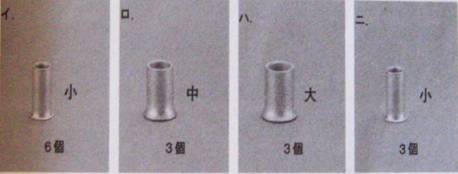

問41 ⑪で示すジョイントボックス内の接続をすべて圧着接続とする場合、使用す るリングスリーブの種類と必要個数の組み合わせで、適切なものは。

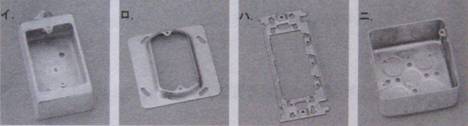

問42 ⑫で示す点滅器の取り付け工事に使用する材料として、不適切なものは。
問43 ⑬で示す図記号の器具は。

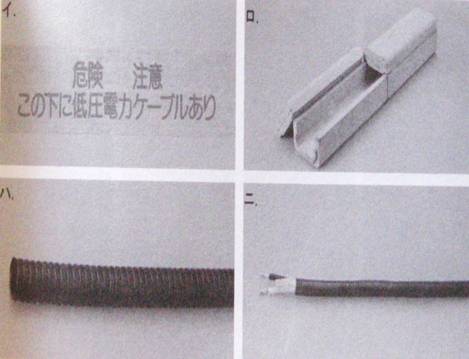

問44 ⑭で示す部分に使用するトラフは。

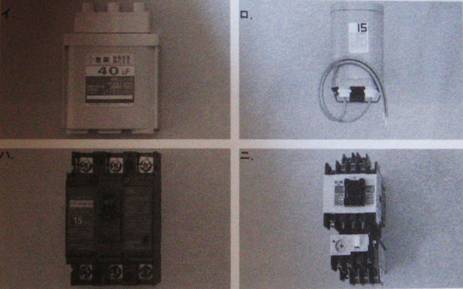

問45 ⑮で示す図記号の器具は。

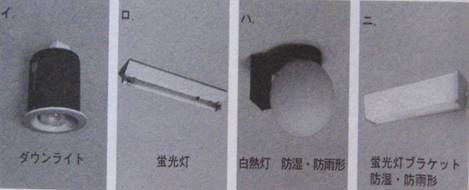

問46 ⑯で示す図記号の屋外の雨線内で使用する照明器具は。

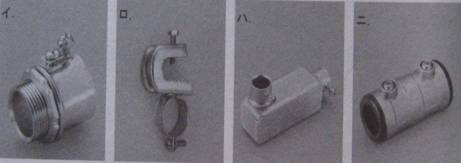

問47 ⑰で示す部分を金属管工事で行う場合、管の指示に用いる材料は。
問48 ⑱で示す動力分電盤に電線管用の穴をあけるのに用いる工具は。

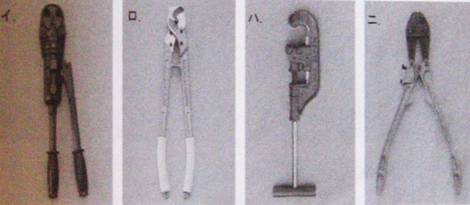

問49 ⑲で示すボックス内の電線相互の圧着接続に用いる工具は。

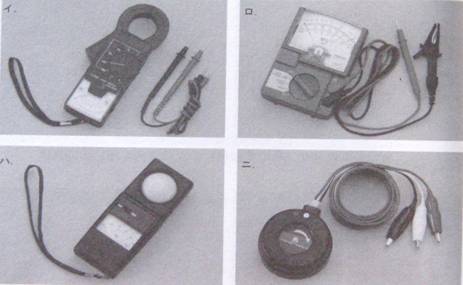

問50 ⑳で示す2階事務室の明るさ（照度）を測定するものは。
|
