第2種電気工事筆記試験
平成16年（配線図）問題
|
【注意】1．漏電遮断器は、定格電流30［mA］、漏電引外し動作時間が0.5秒以内の のものを使用している。 2．屋内配線等の工事の種類、電線の本数及び太さは省略してある。 3．図記号は、原則としてJIS C 0303-2000（新図記号）に準拠している。 4．図において、問いに直接関係のない部分等は、省略又は簡略化してある。
|
|
|
図は木造2階建住宅の配線図である。この図の矢印で示す10箇所に関する各問いには4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを 1つ選びなさい。 |
|
|

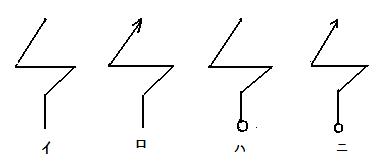

問41 ①の部分の受電点として、正しい図記号は。
問42 ②の部分の配線用遮断器の定格電流の最大値［A］は。
イ．15 ロ．20 ハ．30 ニ．40
問43 ③の部分の電路と大地間の絶縁抵抗［MΩ］の最少限度の値は。
イ．0.1 ロ．0.2 ハ．0.4 ニ．1.0
問44 ④の部分の図記号の器具は。
イ．合成樹脂線ぴ
ロ．金属線ぴ
ハ．ライティングダクト
ニ．フロアダクト
問45 ⑤の部分の接地工事の接地抵抗の最大値［Ω］は。
イ．10 ロ．100 ハ．300 ニ．500
問46 ⑥の部分は屋外灯の自動点滅器である。図記号の傍記表示として、正しいものは。
イ．P（3A） ロ．A（3A） ハ．L（3A） ニ．T（3A）
問47 ⑦の部分の、屋内電路の分岐点からの配線の長さ［m］の最大は。
イ．4 ロ．8 ハ．12 ニ．16
問48 ⑧の部分の図記号の名称は。
イ．ペンダント ロ．天井コンセント
ハ．引掛シーリング ニ．埋込器具
問49 ⑨の部分の最少電線本数は。
イ．3 ロ．4 ハ．5 ニ．6
問50 ⑩の部分の図記号の名称は。
イ．天井隠ぺい配線
ロ．露出配線
ハ．天井ふところ内配線
ニ．床隠ぺい配線
|
