第2種電気工事筆記試験

平成17年問題（配線図）

---

【注意】1．屋内配線で表示のない部分は、600Vビニル絶縁ビニルシース外装ケーブ　　　ル（VVF）を用いたケーブル工事である。

　　　　2.図記号は、原則としてJIS　C0303：2000に準拠している。

　　　　3.図において、問いに直接関係のない部分等は、省略又は簡略化してある。

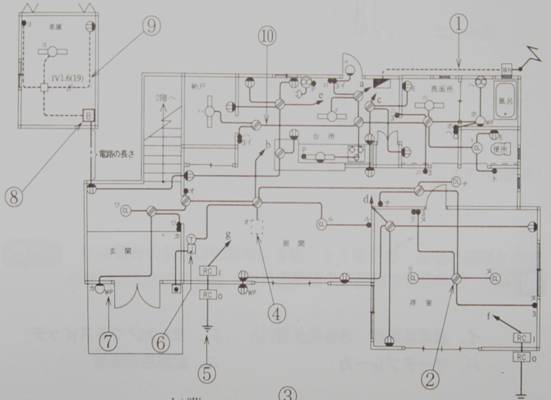

図は木造2階建住宅の1階部分の配線図である。この図の矢印で示す10箇所に関する各問いには、4通りの答え（イ、ロ、ハ、ニ）が書いてある。それぞれの問いに対して、答えを1つ選びなさい。

問41

　　�@の部分の工事方法で施工できない工事方法は。

　　　　イ．がいし引き工事　　　　　ロ．金属管工事

　　　　ハ．ケーブル工事　　　　　　ニ．合成樹脂管工事

解答解説へ

問42

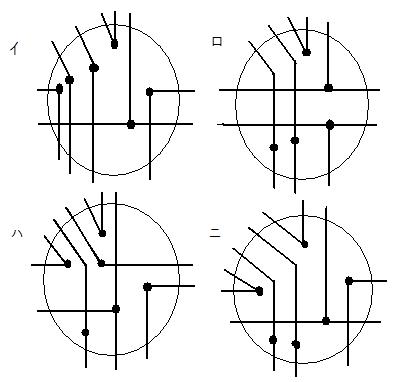

　　�Aの部分のジョイントボックス内の電線の接続として、正しいものは。

解答解説へ

問43

　　�Bの部分の図記号の配線器具は。

　　　　イ．漏電遮断器（過負荷保護付）　　　ロ．カットアウトスイッチ

　　　　ハ．モーターブレーカ　　　　　　　　ニ．配線用遮断器

解答解説へ

問44

　　�Cの部分に照明器具としてシャンデリアを取り付けたい。図記号は。

解答解説へ

問45

　　�Dの部分に施す接地線（軟銅線）の最少太さ［mm］は。

　　　　イ．1.2　　　　ロ．1.6　　　　ハ．2.0　　　　ニ．2.6

解答解説へ

問46

　　�Eの部分の図記号の器具は。

　　　　イ．スピーカ　　　ロ．ブザー　　　ハ．チャイム　　　ニ．ベル

解答解説へ

問47

　　�Fの部分の傍記「WP」の意味は。

　　　　イ．露出形　　ロ．接地極付　　ハ．埋込形　　ニ．防水形（防雨形）

解答解説へ

問48

　　�Gの部分の引込口開閉器が省略できる場合の、住宅と車庫の間の電路の長さの最　　大値［m］は。

　　　　イ．5　　　　ロ．10　　　　ハ．15　　　　ニ．20

解答解説へ

問49

　　�Hの部分の図記号で示す工事の種類は。

　　　　イ．合成樹脂管工事　　　　　　ロ．合成樹脂線ぴ工事

　　　　ハ．金属管工事　　　　　　　　ニ．金属線ぴ工事

解答解説へ

問50

　　�Iの部分の最少電線本数（心線数）は。

　　　　イ．3　　　　ロ．4　　　　ハ．5　　　　ニ．6

解答解説へ
